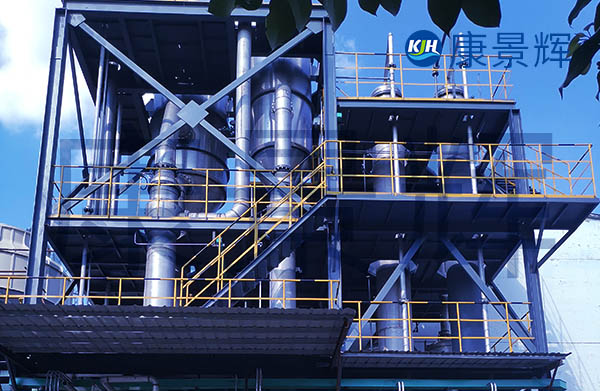

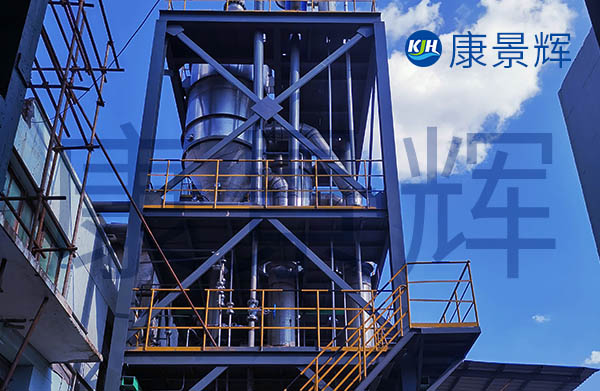

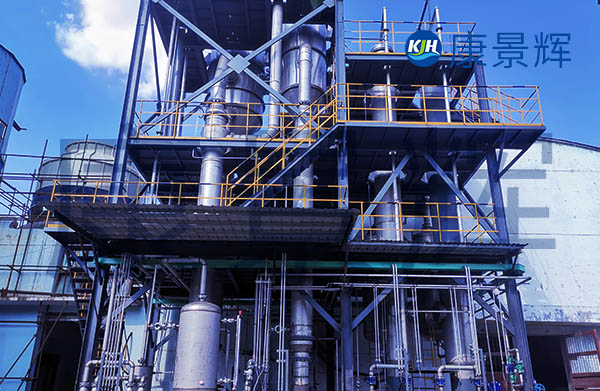

氯化钠三效蒸发结晶系统是一种高效、节能的工业结晶装置，主要用于将含氯化钠废水或卤水浓缩至饱和并结晶析出高纯度NaCl晶体。以下从原理、流程、设备组成及特点四个方面为您系统梳理：
一、氯化钠三效蒸发结晶系统工作原理
系统以生蒸汽为一次热源，通过三次串联蒸发（三效）实现热能梯级利用：
1.Ⅰ效：以生蒸汽加热，产生二次蒸汽；
2.Ⅱ效：利用Ⅰ效的二次蒸汽作为热源；
3.Ⅲ效：利用Ⅱ效的二次蒸汽，最终二次蒸汽进入冷凝器。
通过逐级降压，后效沸点降低，实现**低温蒸发**，减少结垢风险并节能。
二、氯化钠三效蒸发结晶系统典型工艺流程
1.预热：原料液经预热器与冷凝水换热至沸点。
2.蒸发浓缩：
顺流强制循环：料液依次通过Ⅰ效降膜蒸发器→Ⅱ效强制循环蒸发器→Ⅲ效结晶蒸发器，浓度逐级升高。
逆流或混流模式适用于高粘度或热敏性物料。
3.结晶分离：Ⅲ效晶浆经稠厚罐增稠→离心机固液分离→干燥（流化床）→包装得纯度≥98.5%的工业盐。
4.母液循环：离心母液返回系统，杂质富集后外排至杂盐系统。
三、氯化钠三效蒸发结晶系统核心设备组成
1.降膜蒸发器：Ⅰ效初步浓缩，壳程304/管程TA10防腐蚀。
2.强制循环蒸发器：Ⅱ效、Ⅲ效高浓度蒸发，316L壳程抗结垢。
3.结晶分离器：内置除沫器，分离晶体与母液（TA2材质）。
4.冷凝器：回收二次蒸汽，冷凝水循环使用。
5.控制系统：PLC/DCS全自动控制，稳定运行。
四、氯化钠三效蒸发结晶系统技术优势
1.节能明显：三效蒸汽耗量仅0.28吨蒸汽/吨水（带热泵），比单效降低70%。
2.适应性强：处理浓度范围广，可兼容含硫酸钠等杂盐的分盐结晶。
3.环保闭环：冷凝水回用、母液减量化，实现废水零排放。
五、氯化钠三效蒸发结晶系统应用场景
广泛应用于化工废水、制药母液、矿山卤水等领域，尤其适合处理高盐废水（如反渗透浓水）并回收高纯度NaCl作为副产品。
如需进一步优化工艺参数（如处理量、材质选型），可结合具体水质通过模拟计算（如Aspen Plus）调整效数或操作压力。
