以下是针对每小时处理200吨甜菜液的蒸发结晶系统的完整技术方案，涵盖工艺选型、设备配置、成本估算及厂商推荐，适用于制糖、食品加工或生物发酵行业的高浓度有机废水处理：
一、甜菜液蒸发结晶系统设计基础参数
1.处理量：200t/h（进料）→浓缩液约20-30t/h（浓缩比6:1~10:1）
2.进料特性：甜菜液（含糖类、蛋白质、无机盐，TDS通常10-20%）
3.目标产出：冷凝水（回用）+结晶盐（如NaCl、KCl）或糖膏副产品
4.蒸发形式：多效降膜蒸发（节能型）或xyu（机械蒸汽再压缩）
5.最终结晶方式：强制循环结晶器（FC）或OSLO结晶器（高纯度要求）
二、甜菜液蒸发结晶系统推荐工艺路线

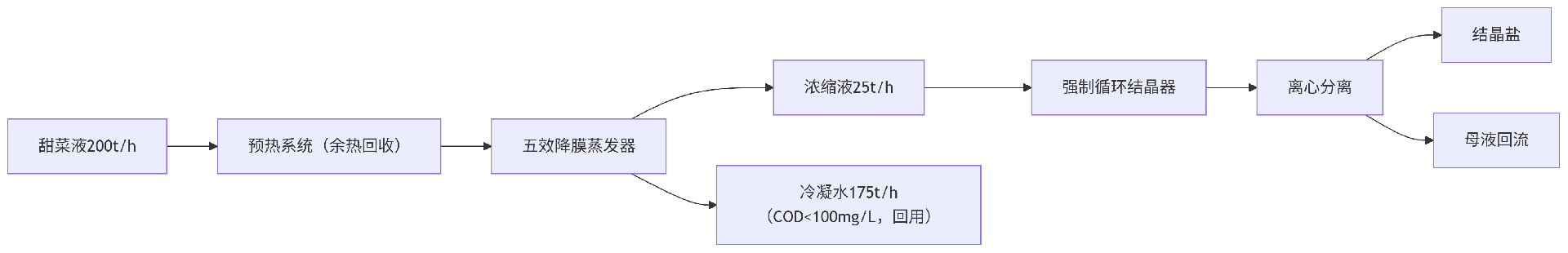

方案1：五效降膜蒸发+强制循环结晶（高性价比）

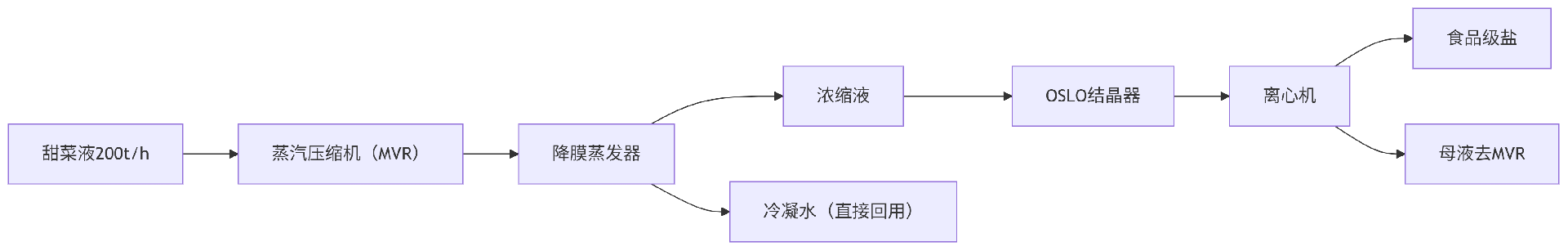

方案2：xyu蒸发+OSLO结晶（低能耗高纯度）
三、关键设备选型与参数
1.蒸发器核心配置
类型：降膜蒸发器（防结焦设计）
效数：五效（蒸汽耗量0.25t蒸汽/t水）或xyu（电耗35-45kWh/t水）
材质：
一效：316L不锈钢（耐有机酸腐蚀）
后效：2205双相不锈钢（防Cl⁻点蚀）
传热面积：单效约2000-2500m²（总换热面积10000-12500m²）
2.结晶系统
结晶器类型：
强制循环（FC）：适用于大颗粒结晶（如NaCl），操作简单。
OSLO结晶器：生产均匀晶体（纯度＞99%），适合食品级产品。
配套设备：
离心机（卧式螺旋，处理量30t/h）
母液回流泵（耐腐蚀钛材质）
3.辅助系统
预热系统：板式换热器（利用冷凝水余热，提升进料温度至80℃）
真空系统：水环真空泵组（维持末效-0.08MPa）
CIP清洗：全自动酸碱清洗装置（针对糖类焦化残留）
四、能耗与运行成本对比
| 工艺类型 | 蒸汽消耗 | 电耗 | 综合成本（元/吨水） | 适用场景 |
| 五效降膜蒸发 | 0.25t蒸汽/t水 | 15-20kWh/t水 | 40-55 | 蒸汽价格低（＜200元/t） |
| xyu蒸发 | 无需蒸汽 | 35-45kWh/t水 | 50-65 | 电价低（＜0.6元/kWh） |
五、投资与回报估算
| 项目 | 五效蒸发方案 | xyu方案 |
| 设备投资 | 2500-3500万元 | 3500-4500万元 |
| 年运行成本 | 800-1000万元 | 700-900万元 |
| 回收价值 | 结晶盐销售（约200元/t） | 高纯度盐（500元/t） |
| 投资回收期 | 3-4年 | 4-5年 |
六、注意事项
1.防堵塞设计：蒸发器管内流速≥1.5m/s（防糖类沉积）。设置在线视镜监测结焦情况。
2.卫生标准：接触物料部分需符合FDA/EC1935食品级认证。
3.环保合规：冷凝水需检测COD/BOD，必要时增加活性炭吸附。
七、定制化服务建议
1.中试实验：建议先进行200L/h小试，验证结晶盐纯度和蒸发效率。
2.EPC总包：选择提供“设计-制造-安装”一体化服务的厂商，降低风险。
如需进一步优化方案，请提供甜菜液的具体成分（如糖度、盐分种类、粘度等）！
