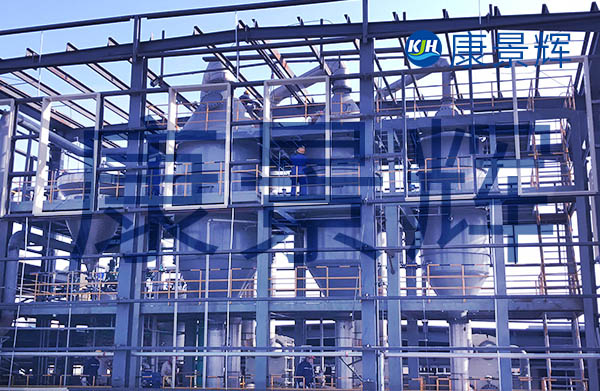

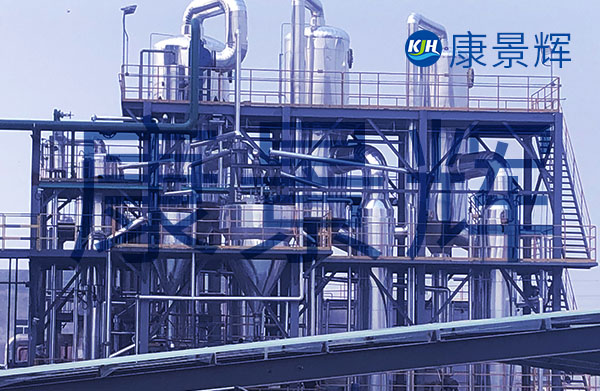

1.系统概述：每小时处理量5吨的碳酸钠三效蒸发器是一种快速节能的浓缩设备，专门设计用于处理碳酸钠(纯碱)溶液。该系统通过三级蒸发效应，充分利用蒸汽热能，明显降低能源消耗，适用于化工、冶金、环保等行业的碳酸钠溶液浓缩工艺。
2.技术参数
处理能力：5吨/小时(进料量，以1015%浓度计)
出料浓度：可达3040%
蒸汽消耗：约0.350.4吨蒸汽/吨水蒸发量
蒸发温度范围：一效105110℃，二效8590℃，三效6065℃
真空度：三效真空度维持在0.08～0.09MPa
材质选择：通常采用316L不锈钢或2205双相不锈钢
3.系统组成与工作原理
3.1主要组件
1.三效蒸发器主体：包括一效、二效、三效加热室和分离室
2.预热系统：板式或管式预热器
3.冷凝系统：混合冷凝器或表面冷凝器
4.真空系统：水环真空泵或蒸汽喷射泵
5.控制系统：PLC自动控制系统
6.泵组：进料泵、循环泵、出料泵、冷凝水泵等
3.2工作原理
三效蒸发器采用顺流或逆流工艺，碳酸钠溶液依次通过三个蒸发效体：
1.一效蒸发：新鲜蒸汽(0.30.4MPa)加热，产生二次蒸汽
2.二效蒸发：利用一效二次蒸汽作为热源
3.三效蒸发：利用二效二次蒸汽作为热源，最终蒸汽进入冷凝器
4.关键技术特点
4.1防结垢设计
针对碳酸钠易结晶结垢的特性，采取以下措施：
强制循环设计，保持管内流速≥1.5m/s
在线清洗系统(CIP)
结晶分离特殊结构设计
4.2节能技术
1.热泵技术：采用TVR(热力蒸汽再压缩)可节能30%以上
2.余热回收：冷凝水显热回收系统
3.多效温差优化：合理分配各效温差，提高热效率
5.控制系统
采用PLC+DCS控制系统，实现以下功能：
自动液位控制
浓度在线监测
温度压力连锁保护
故障自诊断
数据记录与报表生成
6.安装与运行注意事项
1.安装要求：
保证各效间高度差≥4.5m
基础水平度偏差≤3mm/m
管道安装预留热膨胀余量
2.运行要点：
启动前必须进行真空试漏
严格控制进料pH在10-11之间
定期检查循环泵机械密封
每运行200小时进行化学清洗
7.技术经济分析
投资成本：约150200万元(全套系统)
运行成本：蒸汽消耗约1吨/小时，电力消耗约45kW
投资回收期：通常1.52年(与传统单效蒸发相比)
8.应用案例
某化工厂采用5t/h碳酸钠三效蒸发器后：
蒸汽消耗从1.1吨/吨水降至0.38吨/吨水
运行成本降低65%
产品浓度稳定性提高至±1%
年节约能源费用约120万元
9.结语
每小时处理量5吨的碳酸钠三效蒸发器通过优化设计和先进控制，在保证处理能力的同时大幅降低能耗，是碳酸钠浓缩工艺的理想选择。随着材料技术和控制算法的发展，未来此类设备的能效比和自动化程度还将进一步提高。
